ELFEXT (Equal Level Far End Crosstalk)


    Este parámetro se mide en decibeles (dB)

    Para entender el parámetro ELFEXT necesitamos definir el concepto de FEXT primero.

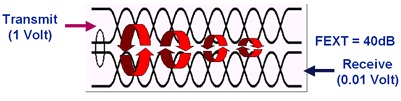

    FEXT es una medida que cuantifica las señales indeseadas que se reciben de transmisiones de pares adyacentes. Pero al contrario que el NEXT, estas señales indeseadas se mide en pares que están en el extremo contrario que el par que las transmite.

    Ahora bien el parámetro ELFEXT tiene en consideración el factor de atenuación de la longitud del cable y el FEXT para hacer el siguiente calculo. El ELFEXT se calcula restando la atenuación a la pérdida del crosstalk de extremo lejano (FEXT).

    Cuanto mayor le valor medido , mejor.



















    Cat 5

    (dB)
    Cat 5e

    (dB)
    Cat 6 TIA/EIA

     (dB)
    Cat 6 ISO

    c. E(dB)
    Cat 7 ISO

     c. F(dB)
    17 17.4 23.2 @ 100Mhz

    15.3 @ 250Mhz
    23.2 @ 100Mhz
    15.3 @ 250Mhz
    No definido
